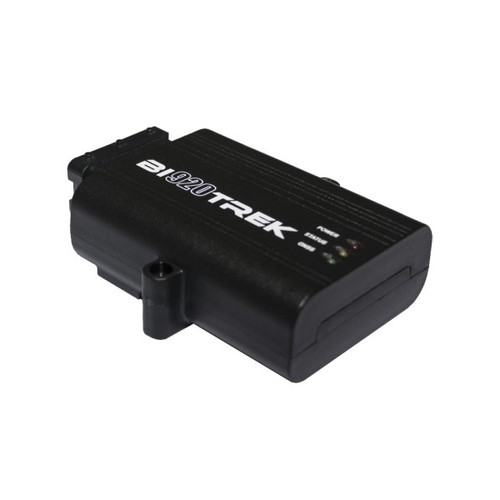

Обговорення BІ 910/920 TREK
| Стандарт передачі даних | GSM 900/1800 |
| Канали зв’язку | GPRS, SMS для налаштування, голосовий зв’язок |
| Клас GPRS | 10 |
| GPS та GSM антени | BI 910 TREK – зовнішні, BI 920 TREK – внутрішні |
| Тип навігаційної системи | GPS/ГЛОНАСС/GALILEO/BEIDOU |
| Цифрові інтерфейси | RS-485 – 1 од., 1-Wire – 1 од., CAN (FMS) – 1 од. |
| Акселерометр | + |
| Захищений вхід живлення | + |
| SIM-карти | 2 |
| Цифрові входи | 6 |
| Цифрові виходи | 2 |
| Аналогові входи | 2 |
| Діапазон напруги цифрових входів | 0 ~ 40 В |
| Напруга живлення | 12 ~ 24 В |
| Типовий споживаний струм (12 В) | 60 мА |
| Максимальний споживаний струм (12 В) | 350 мА |
| Обсяг енергонезалежної пам’яті | 2 Мб (65 000 записів) |
| Вбудований акумулятор | 1 000 мА |
| Робоча температура | -30 ~ +80 °С |
| Розміри | 95 x 125 x 36 мм |
| Маса | 200 г |
| Клас захисту корпусу | IP65 |
Опис світло кольорової індикації
| № | Режим роботи світлодіода | Червоний | Жовтий | Зелений |
| 1 | Світить постійно | Зовнішнє живлення подається | Виконано підключення до сервера, триває передача даних | |
| 2 | Не світить | Зовнішнє живлення відсутнє | Не має видимості супутників | |
| 3 | Блимає 1 раз на 0.5 секунди | Спроба підключення до сервера | ||
| 4 | Блимає 1 раз на 0.1 секунди | Не вдала спроба підключення до сервера, повторна спроба через 2 хв | ||
| 5 | Блимає 1 раз на 2 секунди | Є видимість супутників, координати визначено |
Налаштування пристрою
Налаштування пристрою відбувається шляхом встановлення необхідних значень окремих параметрів. Кожен параметр має власний унікальний ID.
Пристрій спостереження BI 910/920 TREK може бути налаштований відділено, за допомогою SMS команд.
Структура SMS команди:
- Будь-яка SMS, крім самої команди, мають обов’язково містити у собі логін та пароль (якщо вони встановлені на пристрої), інакше команди будуть проігноровані.
- Всі команди розділяються символом «крапка з комою».
- Загальна довжина SMS не повинна перевищувати 160 символів латиницею.Кількість команд в SMS обмежується максимальною довжиною SMS.
- Всі команди виконуються пристроєм послідовно – враховуйте це при застосуванні команди cpureset, застосування якої призведе до перезавантаження процесора та припинення виконання інших команд, відправлених разом.
Формат введення SMS команди:
<login><space><password><space><command1>;<space><command2>;
Приклад SMS команди відповідний формату:
abcd 1234 getgps; getstatus;
Для зчитування/запису значень обраного параметра використовуються спеціальні команди. Всі команди для роботи з пристроєм поділяються на керуючі та інформаційні.
| № | Команда | Опис | Наявність відповіді |
| 1 | getstatus | Інформація про поточний стан пристрою | Так |
| 2 | getgps |
Поточні GPS координати та час пристрою
|
Так |
| 3 | getmap | Запит посилання з координатами пристрою | Так |
| 4 | getver |
Запит версії програмного забезпечення пристрою
|
Так |
| 5 | getio | Запитати значення внутрішніх датчиків пристрої | Так |
| 6 | flush | Запит параметрів профілю пристрої | Так |
| 7 | getparam #### | Запитати значення параметра за його ID | Так |
| № | Команда | Опис | Наявність відповіді |
| 1 | cpureset | Перезавантаження CPU пристрою | Ні |
| 2 | rstallprof |
Відновлення первинного стану параметрів профілю
|
Ні |
| 3 | deleterecords | Видалення всіх збережених у FLASH записів | Ні |
| 4 | setparam#### | Встановити значення параметра за номером його ID | Так |
| 5 | boot #,#,# | Оновлення ПЗ пристрою | Так |
| 6 | setdigout ## | Активувати цифрові входи Out 1 і/або Out 2 | Так |
| 7 | ignitionoff | Деактивація безпечного блокування запалювання | Так |
| 8 | ignitionon | Активація безпечного блокування запалювання | Так |
Налаштування окремих параметрів пристрою
Тут наведено перелік найбільш вживаних команд. Повний перелік команд пристрою дивіться у відповідному розділі інструкції користувача.
Задаємо параметри з’єднання, де:
- PARAM ID 0242 – точка доступу GPRS
- PARAM ID 0245 – ІР адреса основного сервера
- PARAM ID 0246 – PORT основного сервера
setparam 0242 internet; setparam 0245 ХХХ.ХХХ.ХХХ.ХХХ; setparam 0246 ХХХХ;
Задаємо параметри зчитування, де:
- PARAM ID 0470 – Увімкнення передачі значення рівня сигналу, де 1 – увімкнення.
- PARAM ID 0474 – Режим, де 3 – моніторинг.
- PARAM ID 0475 – Частота зчитування значення рівня сигналу, де 10 – (10*50 мс – раз на 0,5 сек)
setparam 0470 1; setparam 0474 3; setparam 0475 10;
Задаємо параметри зчитування, де:
- PARAM ID 0420 – Увімкнення передачі значення рівня напруги, де 1 – увімкнення.
- PARAM ID 0424 – Режим, де 3 – моніторинг.
- PARAM ID 0425 – Частота зчитування значення рівня сигналу, де 5 – (5*50 мс – раз на 0,25 сек)
setparam 0420 1; setparam 0424 3; setparam 0425 5;
Задаємо параметри зчитування, де:
- PARAM ID 0410 – Увімкнення передачі значення рівня напруги, де 1 – увімкнення.
- PARAM ID 0414 – Режим, де 3 – моніторинг.
- PARAM ID 0415 – Частота зчитування значення рівня сигналу, де 5 – (5*50 мс – раз на 0,25 сек)
setparam 0410 1; setparam 0414 3; setparam 0415 5;
Задаємо параметри зчитування, де:
- PARAM ID 0550 – Увімкнення передачі значення рівня напруги, де 1 – увімкнення.
- PARAM ID 0551 – Пріоритет, де 1 – високий.
- PARAM ID 0554 – Режим, де 3 – моніторинг.
- PARAM ID 0555 – Частота зчитування значення рівня сигналу, де 5 – (5*50 мс – раз на 0,25 сек)
setparam 0550 1; setparam 0551 1; setparam 0554 3; setparam 0555 5;

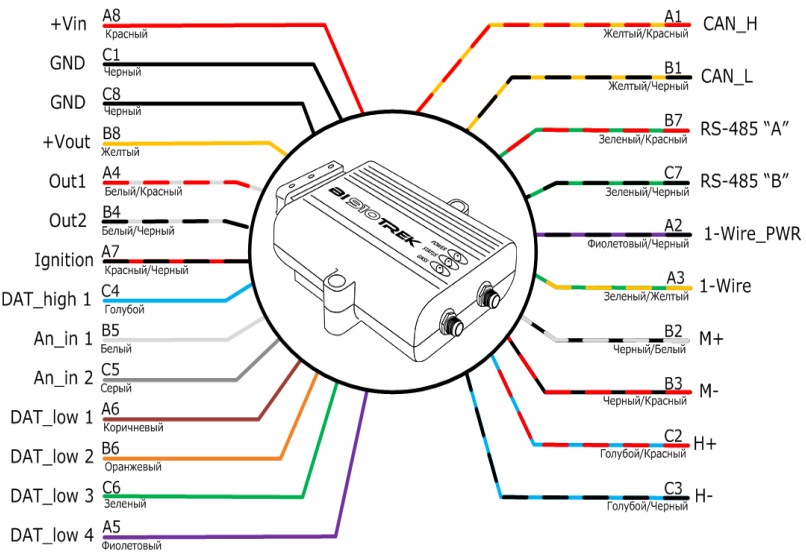

Підключення ДРП (Датчика Рівня Палива) Technoton DUT-E RS 485
1. “Помаранчевий“ дріт ДРП – це +Vin живлення, підключається до «+» бортового живлення (номінальна напруга 12 В або 24 В);
2. “Коричневий” дріт ДРП – це GND живлення, загальний провід (маса);
3. “Білий” дріт ДРП – це сигнал «А» RS-485, комутується із червоно/зеленим дротом трекера.
4. “Червоний“ дріт ДРП – це сигнал «В» RS-485, комутується із зелено/чорним дротом трекера.
Задаємо значення параметра fuelLevel1, де:
- PARAM ID 0582 – Верхня межа параметра
- PARAM ID 0583 – Нижня межа параметра
- PARAM ID 0584 – Режим, де 3 – моніторинг.
- PARAM ID 0585 – Частота зчитування значення рівня сигналу, де 5 – (5*50 мс – раз на 0,25 сек)
setparam 0582 0; setparam 0583 0; setparam 0584 3; setparam 0585 5;
